DL-430D NDT 工业洗片机

    德力影像根据二十多年给供应商OEM生产工业洗片机的经验和给实际用户解决问题的经验,成功推出了一款专业级工业洗片机 DL-430L NDT、DL-430D NDT重新设计了布鲁斯P17A洗片机的轴架系统,彻底解决了在冲洗过程中不定期的产生滚轴压痕和显影过程中胶片出现导向黑条的现象。此款机架投放市两年多来无一用户再次产生上述现象。

    如用客户在使用布鲁泰克、布鲁斯洗片机产生上述现象,德力影像愿意为客户解决技术难题,技术支持热线13962117066



  • 产品描述:

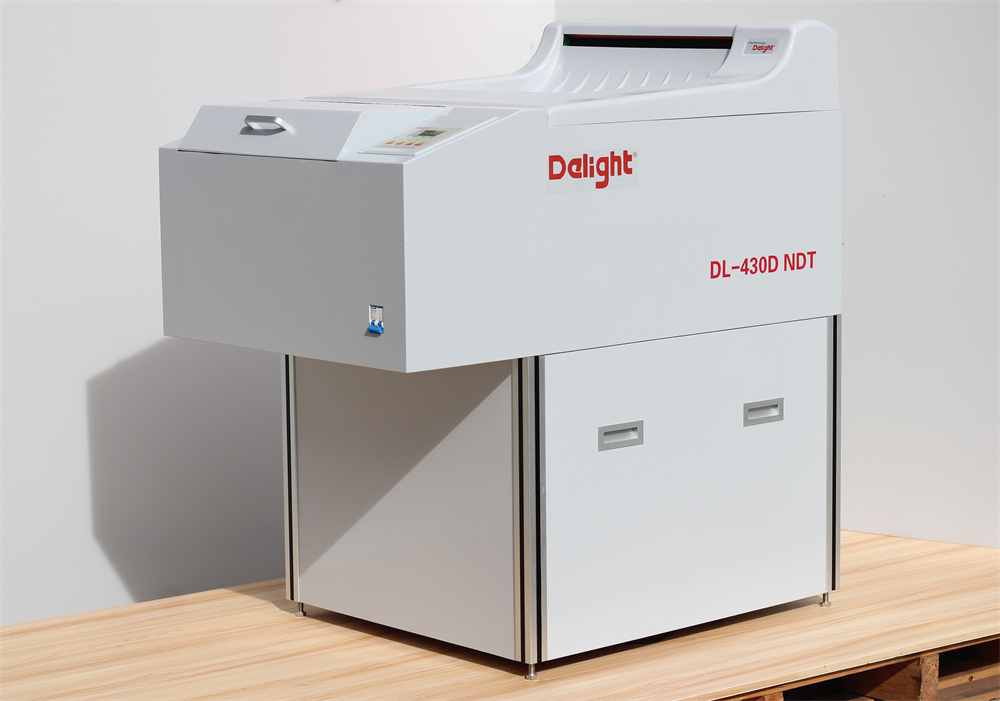

实物图片:



新款带侧档板(底架默认不带挡板)



技术亮点:

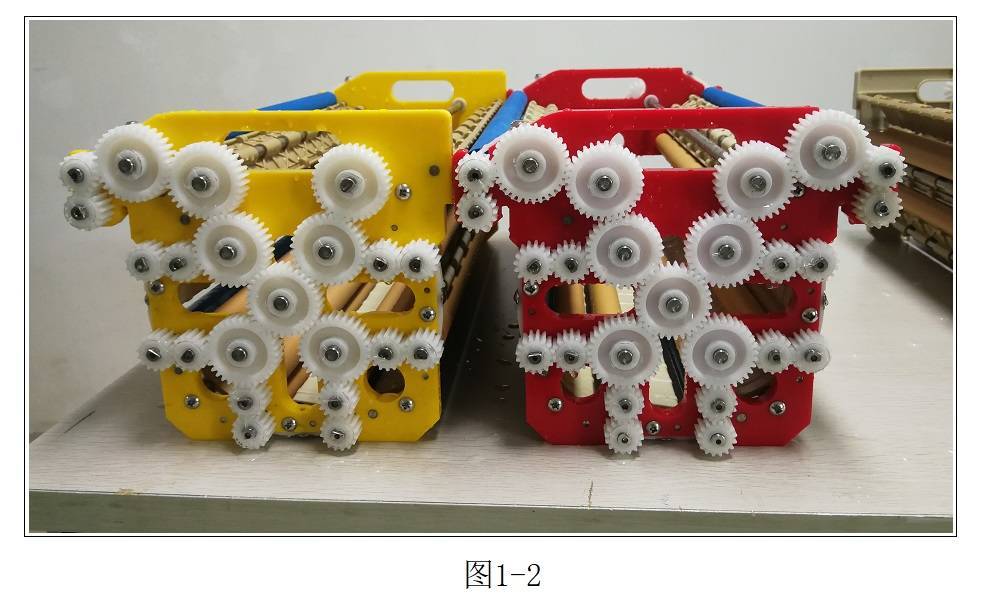

1. 高精度机加显影轴架:

德力洗片机的显影架采用POM材料在CNC加工中心加工,精度进一步提高,保证机冲洗长度超过15米的胶片也不会采生跑偏现像,洗片机由于机壳加工误差、滚轴使用中的自然磨损和放置轴架位置时产生误差,造成使用过程中轴架稳定性差,X光胶片有会产生导向痕迹,甚至对胶片直接采生划伤;DL-430D 洗片机改变了显影、定影、烘干三个架连接方式,从而杜绝了胶片冲洗过程产生上述现象,提高了机器的稳定性。



2. 洗片机增加了抽湿排风系统:

洗片机在运行过程中有大量的显影液和定影液的水气在洗片机的机箱内,如果结成水珠冲洗的胶片会形成水印,也会对机器的电器部适成腐蚀;如图所示德力增加抽湿排风系统解决以上问题。


3. 加大显影与定影之间停显时间:

德力DL-430D工业洗片机将显影与定影这间停显槽加宽了一倍,这样更改以下优点,(一)胶片运行更顺畅,(二)减少显影液对定影的污染,提高药水使用时间



4. 改善了补充系统:

采用免维护大量程补充泵;外置安装,维修方便;省去传统补充泵经常需要检查和更换单向阀和波纹管的麻烦



5. 药液净化过虑系统:德力工业洗片机在显影槽和定影槽增设了过虑净化装置,过虑掉药水内的结晶物,提高洗片质量



6. 增设液位报警系统:保护设备的药液加热系统,自动检测液位,提醒用户

7. 自动上药功能洗片机刚开机时将自动检测药槽内显影和定影定液位情况,并自动上药

8. 电气安全保护:电脑系统采用防腐隔离保护外箱。

9. 显影液温度超温冷却装置当系统检测到显影药水的湿度超过设定温度1℃时,系统开启直至显影温度降至设定影度。

10. 采用液晶中文电脑操作系统

11. 优良胶片烘干风道系统:

经过我公司的长期实践观察,烘干系统对胶片冲洗质量有很大关系,并根据国内外同行洗片机采用风道管后对胶片冲洗过程中质量变化情况,德力采用了风箱式烘干胶片+TWM控温模式。从实践来看效果非常理想。

12. 显影温度稳定装置(冷却装置)

13. 送片可视系统:红灯亮度可调,自动感应。减低用户送片时不产生追尾和胶片送偏现象的产生,提高冲片效率。



技术参数:


显影轴架采用高分子材料高精度加工成形,能保证冲洗长度在15米以上,胶片不会跑偏,冲洗过的胶片无卡片、划伤的现象。

设备制造符合国家相关安全标准要求。配置防光罩,防止光线、灰尘进入洗片机。

洗片过程:全自动冲洗循环,自动补充溶液,电子显影定影,独立控温

洗片机处理范围:所有单张或者卷筒工业射线底片

胶片规格:最小5×10cm  到45cm宽

入片传感器:四组红外传感器控制进片

运行时间:2-16 min,0.1min可调,显影时间:≥(1~5)min

进片速度:16-128cm/min,

洗片最小长度:10cm

传动方式:齿轮传动

药槽容积:显影、定影、水洗13升配有药水净化装置

补充桶有刻度提示标签,显影液≥25L,定影液≥25L

药液补充:自动检测药槽内显影和定影定液位情况,并自动注入显定影工作液

补液时间/速率: 自动/手动可调

药液补充:自动计算胶片面积,显影定影独立自动补充,补充范围50-4000ml/m,每次走片均需自动补充;外置安装,维修方便

传动辊排装置:采用链条传导显影、定影、水洗、烘干,应具有抗酸抗碱,使用寿命长的效果

且有独立的停显槽:停显槽内保证至少2组传输滚轴,胶片运行顺畅,减少显影液对定影的污染,能够提高药水使用时间

自动清洗滚轴:在显影定影之间的易结晶、易脏的滚轴配置自动清洗功能。

胶片探测:4组微型感应探头

液晶显示:显影温度,显影补液控制,处理时间,错误信息

显影温度:显影液、定影液独立控温,20-40℃可调节,温控精度≤0.1℃,带过热温度保护功能烘干加热温度范围:(室温-70)℃,每≤1℃可调

温度稳定装置:当显影温度超过设定温度1℃时该装置启动,稳定到设定温度停止工作,保证洗片质量

抽风系统:内置风扇,耐腐蚀的通风换气装置

定影温度:根据显影温度自动调节

操作程序:可预设不少于10组操作程序,满足不同胶片的冲洗要求

烘干温度:(室温-70)℃,每1℃可调

机器结构:药槽水槽一体成型

液位报警系统:保护设备的药液加热系统,自动检测液位

抗氧化抗结晶:自动(手动可调)

耗水量: 胶片运行中2L/min

配套150L闭水循环设备及耗材(闭水循环工作液)水洗循环装置,针对使用现场无自来水、水质不良或经常停水的场合使用





五、选配装置:

水洗进水恒温装置;

显影液温度超温冷却装置;

水洗进水和显影液过滤装置;
